NEXO 7" HF

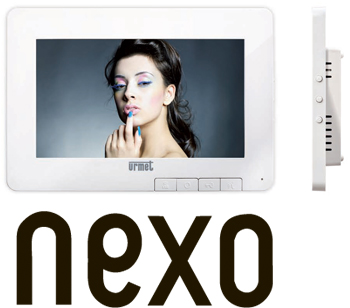

НОВИНКА! Цветной монитор NEXO с диагональю 7"

НОВИНКА! Цветной монитор NEXO с диагональю 7"



          Артикул 1708/1

  •  7" цветной TFT LCD дисплей
  • Размеры (Ш х В х Г) 200 х 136 х 24,5 мм
  • Монитор настенной установки, устройство комплектуется пластиковой монтажной панелью для установки в монтажную коробку диаметром 60 мм без отступа от стены.
  • Выделенная клавиша для отпирания двери.
  • Две дополнительные клавиши для сервисных функций: вызов консьержа, управление сторонним оборудованием.
  • Регулировки изображения - контраст, цветность - через экранное меню с помощью кнопок на правой боковой поверхности монитора.
  • Настройка громкости сигнала вызова и  динамика с помощью регуляторов на нижней стороне монитора.

Совместим с системами:




Видео монитор NEXO - Листовка формата А4 в pdf формате.
НОВИНКА! Цветной монитор NEXO с диагональю 7" НОВИНКА! Цветной монитор NEXO с диагональю 7" НОВИНКА! Цветной монитор NEXO с диагональю 7"

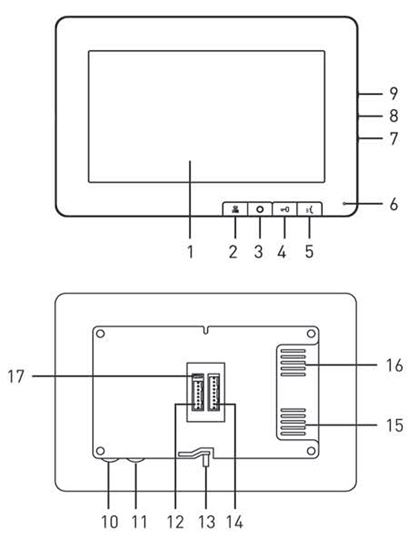

Цифрами на схеме обозначены:

 1.   7" TFT LCD дисплей
2.   Дополнительная клавиша
3.   Дополнительная клавиша
4.   Клавиша отпирания двери
5.   Клавиша активации/деактивации аудио связи
6.   Микрофон
7.   Клавиша используется для уменьшения цветности, яркости
8.   Клавиша  меню: вызов меню настройки цветности и яркости
9.   Клавиша используется для увеличения цветности, яркости
10. Регулятор настройки громкости динамика
11. Регулятор громкости сигнала вызова
12. 8-контактный разъем для подключения монитора
13. Фиксатор монитора в монтажной панели
14. 9-контактный  разъем для подключения монитора
15. Динамик сигнала вызова
16. Разговорный динамик
17. Перемычка согласующего сопротивления 75 Ом для видеосигнала.



Технические характеристики



Напряжение питания 18 В +/- 2В
Максимально потребляемый ток 450 мА
Потребляемый ток в режиме ожидания 0 мА
Потребляемая мощность при активации    < 8 Вт
Дисплей    7" TFT
Размеры экрана 155 х 87 мм
Разрешение изображения 320 x 280
Максимальный ток для сервисных кнопок 100 мА, 18 В
Рабочий температурный диапазон от 0 до 50 0С
Максимальная относительная влажность < 80 %
Габаритные размеры (Ш х В х Г) 200 х 136 х 24,5 мм
